I præcisionsfremstillingssektorer såsom lithium-ion-batteriseparatorer og high-end optiske film, er dimensionsnøjagtigheden afABS kernerørbestemmer direkte produktionslinjens udbyttegrad og udstyrsudnyttelsesgrad.
Ethvert aspekt af et kompatibelt ABS-kernerør – fra indvendig diameter og vægtykkelse til længde og rethed – skal gennemgå strenge tests. I dag tager JSHKCORES dig med indenfor i kvalitetskontrollaboratoriet for at se, hvordan et højpræcisions ABS-kernerør "måles" efter specifikationen.
Måling af den indvendige diameter af ABS-kernerør: præcis tilpasning til luftudvidelige dorne
Den indvendige diameter er nøgledimensionen for pasformen mellem ABS-kernerøret og udstyrets luftudvidelige dorn. Ved måling anvendes typisk en indvendig mikrometer eller en højpræcisions-målestok. Operatører skal indsætte målekæberne i røret og vælge flere tværsnit ved røråbningen og midtvejs langs rørlegemet. Ved hvert tværsnit skal der foretages målinger mindst to gange i indbyrdes vinkelrette retninger, og det aritmetiske gennemsnit beregnes. Til specialiserede membranrørkerner, der kræver ekstrem høj præcision, bruges glatte grænsemålere (go- og no-go-målere) også til hurtig inspektion for at sikre, at den indvendige diametertolerance er strengt kontrolleret inden for standardområdet, og derved forhindre løshed eller blokering, når røret er monteret på maskinen.

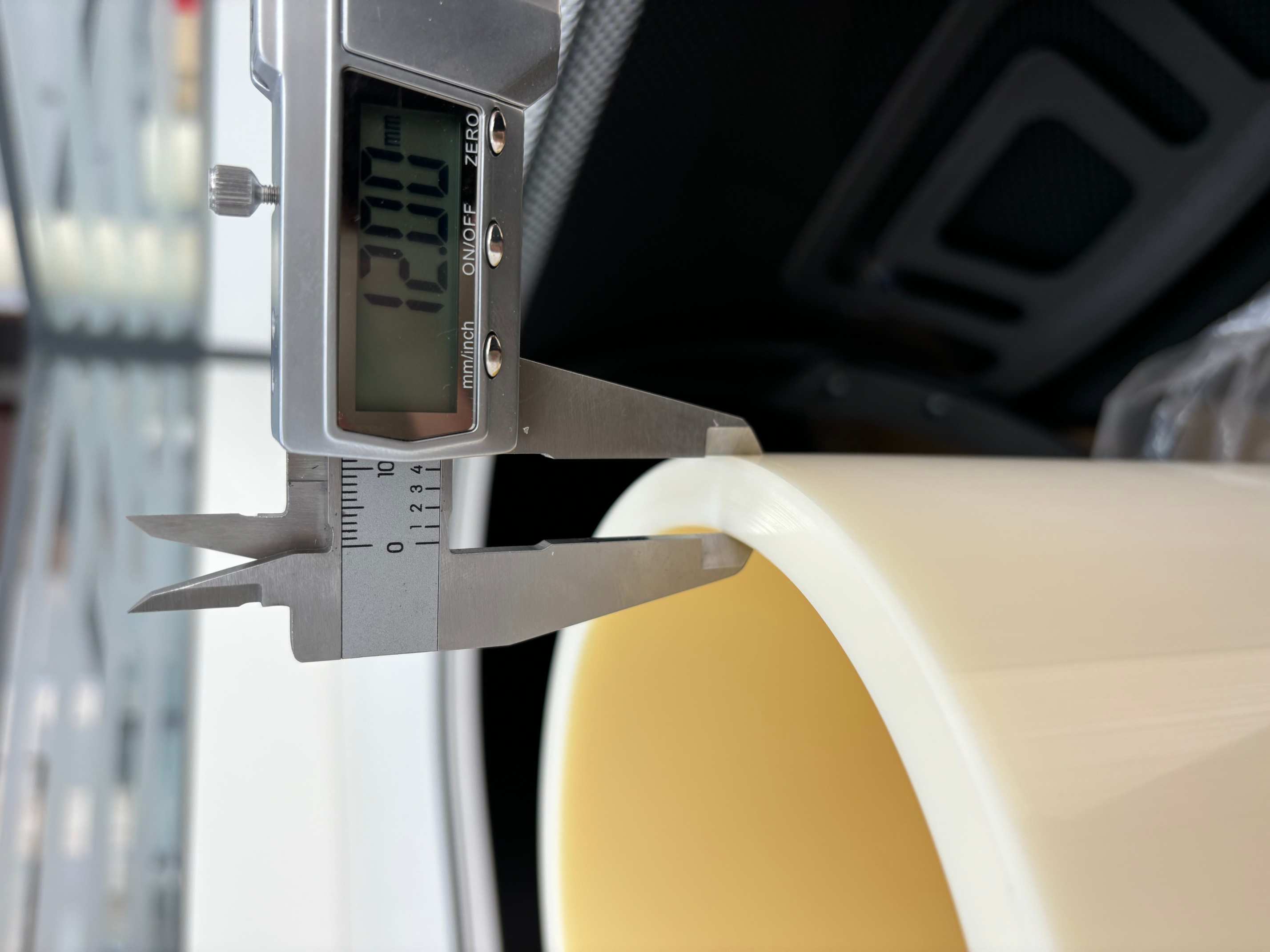

Måling af vægtykkelsen af ABS-kernerør: påfør kraft jævnt; tage flere målinger
Ensartetheden af vægtykkelsen påvirker direkte spændingsbalancen af det oprullede rør under højhastighedsdrift. Målinger foretages ved at klemme en mikrometer direkte på tværsnittet af rørvæggen. Mindst seks til otte målepunkter skal vælges jævnt rundt om rørets omkreds, så formlinjen undgås. Maksimum- og minimumværdierne registreres, og gennemsnittet beregnes for at sikre, at vægtykkelsesafvigelser holdes inden for ±0,2 mm.
Måling af længden af ABS-spiralrør: Sikrer perfekt justering ned til millimeter
Måling af længde kan virke simpelt, men det giver ikke plads til skødesløshed. Placer ABS-spiralrøret naturligt og lige på en plan overflade, og brug et kalibreret stålmålebånd til at måle afstanden mellem de yderste ender langs rørets akse. Når du måler, skal du sikre dig, at din sigtelinje er vinkelret på skalaen med nøjagtighed til nærmeste millimeter. Undlad at strække eller komprimere røret kunstigt for at sikre, at hvert kernerør flugter perfekt med produktionslinjeudstyret. Typisk er længdetolerancen for et seks-tommer ABS-kernerør inden for ±0,2 mm.
Måling af rethed og rundhed af ABS-kernerør
Under højhastighedsviklingsforhold på adskillige hundrede meter i minuttet er ligeheden og rundheden (elliptisk) af ABS-kernerør nøgleindikatorer for at forhindre membranrynkning og brud. For at måle retheden skal du placere kernerøret på en V-blok og flytte en måleur langs rørets aksiale retning for at aflæse forskellen mellem den højeste og laveste aflæsning; For at måle rundhed er flere målepunkter jævnt fordelt rundt om omkredsen i samme tværsnit, og forskellen mellem den maksimale og minimale ydre diameter beregnes. Førende virksomheder i branchen har sat standarder, der strengt kontrollerer den ydre cirkulære elliptiske kapacitet af 6-tommer rør til inden for 0,3 mm, med rethed, der når 0,15 mm/m, og derved undertrykker radial udløb og aksial forskydning ved kilden.
Det er værd at bemærke, at som termoplast er dimensionerne af ABS påvirket af den omgivende temperatur. Derfor skal prøverne forud for præcisionsmålinger gennemgå en grundig konditionering i et standardlaboratoriemiljø (temperatur 23 °C ± 2 °C, relativ luftfugtighed 50 % ± 10 %) for at eliminere fejl forårsaget af termisk ekspansion og sammentrækning og derved sikre nøjagtigheden og pålideligheden af testdataene.
Fra modtagelse af råvarer til afsendelse af færdige produkter, hverABS kernerørgennemgår en række strenge dimensionelle 'inspektioner' hos JSHKCORES. Det er netop denne urokkelige forpligtelse til tolerancer på mikronniveauJiangsu Hongkai Plastic Technology Co., Ltd.der giver den mest robuste sikkerhed for downstream-kunders højhastighedsproduktionslinjer.
